Провод АВВГ 4х185

Расшифровка АВВГ 4х185

• А - Алюминиевая жила
• В - Изоляция из ПВХ пластиката
• В - Оболочка из ПВХ пластиката
• Г - Защитный покров отсутствует
• 4 - четырехжильный
• 185 - площадь поперечного сечения силовой жилы (мм²)

Область применения:

• для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
• для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах.;
• для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
• для прокладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях, групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
• для эксплуатации на суше на высотах до 4 300 метров над уровнем моря;
• для прокладки в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Благодаря двойному защитному слою (изоляция и наружная оболочка), провод может применяться при наружной проводке без помещения в кабель канал, хотя для соблюдения эстетичности, рекомендуется все же применять пластиковый короб. Для обустройства скрытой проводки требуется помещение кабеля в гофру.

ПВХ пластикат прекрасно противостоит воздействию ультрафиолета, поэтому проводом можно пользоваться при подключении надворных построек, когда проводка производится под открытым небом. Также идеально он подойдет для проводки в подвалах и погребах, отличающихся повышенной влажностью воздуха и склонностью к возникновению плесени.

Не рационально использование АВВГ при обустройстве электропроводки в банях, саунах или сушилках, потому что хотя он и приспособлен для эксплуатации во влажных условиях, диапазон допустимых температур предусматривает верхний предел не более +50°С.

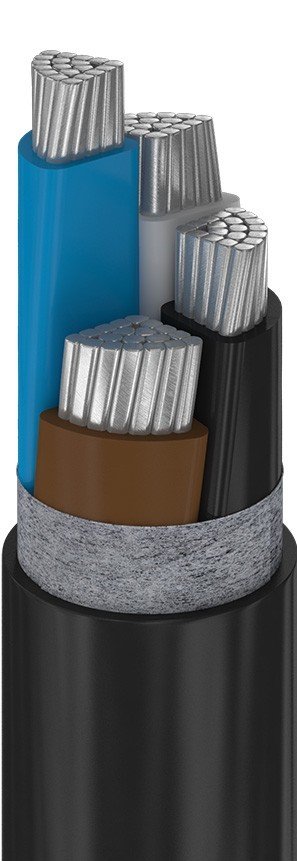

Элементы конструкции АВВГ 4х185

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
2. Изоляция - из ПВХ пластиката (цветовая маркировка жилы).
3. Кордель - из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Сердечник кабеля - скрученные изолированные жилы.
5. Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
6. Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
7. Внутренняя оболочка - из ПВХ пластиката или из мелонаполненной невулканизированной резины.
8. Наружная оболочка - из ПВХ пластиката.

Технические характеристики АВВГ 4х185

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
