АВВГ 1х16

Провод АВВГ 1х16

Цена: от от 10.17
за м
Марка: АВВГ
Страна пр-ва:
Россия
Количество жил 1
Сечение, мм2 16
Описание

Расшифровка АВВГ 1х16

  • А - Алюминиевая жила
  • В - Изоляция из ПВХ пластиката
  • В - Оболочка из ПВХ пластиката
  • Г - Защитный покров отсутствует
  • 1 - одножильный
  • 16 - площадь поперечного сечения силовой жилы (мм2)

Область применения:

  • для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
  • для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах.;
  • для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
  • для прокладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях, групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
  • для эксплуатации на суше на высотах до 4 300 метров над уровнем моря;
  • для прокладки в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Благодаря двойному защитному слою (изоляция и наружная оболочка), провод может применяться при наружной проводке без помещения в кабель канал, хотя для соблюдения эстетичности, рекомендуется все же применять пластиковый короб. Для обустройства скрытой проводки требуется помещение кабеля в гофру.

ПВХ пластикат прекрасно противостоит воздействию ультрафиолета, поэтому проводом можно пользоваться при подключении надворных построек, когда проводка производится под открытым небом. Также идеально он подойдет для проводки в подвалах и погребах, отличающихся повышенной влажностью воздуха и склонностью к возникновению плесени.

Не рационально использование АВВГ при обустройстве электропроводки в банях, саунах или сушилках, потому что хотя он и приспособлен для эксплуатации во влажных условиях, диапазон допустимых температур предусматривает верхний предел не более +50°С.

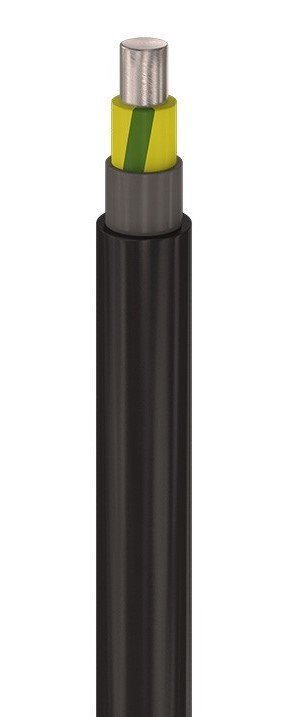

Элементы конструкции АВВГ 1х16

  1. Токопроводящая жила - алюминиевая, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
  2. Изоляция - из ПВХ пластиката (цветовая маркировка жилы).
  3. Кордель - из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. Сердечник кабеля - скрученные изолированные жилы.
  5. Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
  6. Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
  7. Внутренняя оболочка - из ПВХ пластиката или из мелонаполненной невулканизированной резины.
  8. Наружная оболочка - из ПВХ пластиката.

Технические характеристики АВВГ 1х16

Номинальное переменное напряжение 0,66/1/3/6 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 минут
Сопротивление изоляции при +20°С не менее 2,5-12 МОм*км
Строительная длина, не менее 200-450 метров
Минимальный радиус изгиба 10 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Диапазон температур эксплуатации от -50°С до +50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С)
Т (стойкость к воздействию плесневых грибов)
Категория размещения 1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C 98%
Класс пожарной безопасности О1.8.2.5.4 по ГОСТ 31565-2012
Допустимая температура нагрева жил +70°C длительно допустимая
+90°C в режиме прегрузки
+160°C предельная при коротком замыкании
+350°C по условию невозгорания при коротком замыкании
Продолжительность короткого замыкания не более 5 секунд
Гарантийный срок эксплуатации 5 лет
Срок службы не менее 30 лет
Срок хранения на открытых площадках - не более 2 лет
под навесом - не более 5 лет
в закрытых помещениях - не более 10 лет

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Аналоги АВВГ 1х16

Марка Отличие
АВВГнг(А) 1х16 Оболочка из ПВХ пластиката пониженной горючести. Допускается групповая прокладака кабеля.
АВВГнг(А)-LS 1х16 Оболочка из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. Допускается групповая прокладака кабеля.
Характеристики
Описание
Тип кабеля силовой
Типоразмер 1x16
Тип напряжения низковольтный
Упаковка бухта, катушка, барабан
Нормативная документация ГОСТ 31996-2012; ТУ 16-705.499-2010
Код ОКПО 35 3371
Конструктивные параметры
Количество жил 1
Сечение, мм2 16
Наружный максимальный диаметр, мм 9
Расчетная масса (вес), кг/км 115
Конструкция
Тип корделя ПВХ пластикат
Тип сердечника скрученные изолированные жилы
Тип внутренней оболочки ПВХ пластикат или мелонаполненная невулканизированная резина, обмотка лентами
Материал жилы алюминиевый
Конструкция кабеля гибкий
Конструкция жил однопроволочный
Форма сечения круглая
Наличие экрана нет
Наличие изоляции изолированный
Тип изоляции ПВХ пластикат
Тип внешней оболочки ПВХ пластикат
