Расшифровка ВВГнг(А)-LS 2х6
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката пониженной горючести
- В - Оболочка из ПВХ пластиката пониженной горючести
- Г - Защитный покров отсутствует
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожарной безопасности A
- LS - Пониженное дымо- и газовыделение (low smoke)
- 2 - двухжильный
- 6 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трасс;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях;
- для эксплуатации в кабельных сооружениях и помещениях, для групповой прокладки в кабельных помещениях внутренних электроустановок, в том числе для использования в системах атомных станций классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97);
- для прокладки во взрывоопасных зонах классов В1, В1-а, B-Iб, B-Iг, В-II, В-IIа;
- для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа;
- для прокладки в пожароопасных помещениях;
- при монтаже электросетей в производственных помещениях, на специализированных эстакадах, где предусмотрены высокие требования к уровню пожарной безопасности;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для использования в местах, подверженных вибрации;
- для прокладки в сухих или сырых помещениях (туннелях) с высокой и низкой влажностью, каналах, кабельных полуэтажах, шахтах или под землей, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для использования на предприятиях химической и нефтяной промышленности.

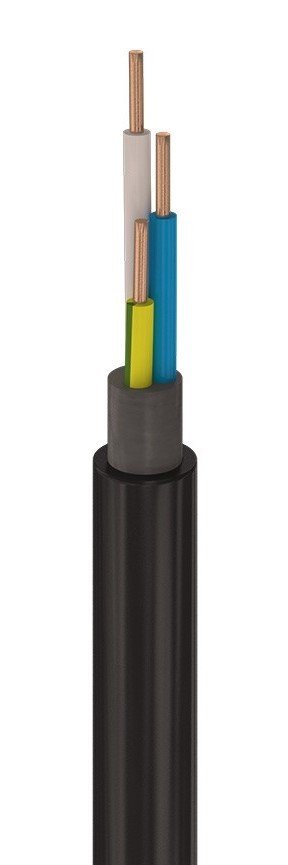

Элементы конструкции ВВГнг(А)-LS 2х6
- Токопроводящая жила - медная, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката пониженной пожарной опасности. Маркировка жил:
- цветовая - белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
- цифровая.
- Кордель - из ПВХ пластиката пониженной пожарной опасности, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
- Наружная оболочка - из ПВХ пластиката пониженной пожарной опасности.
Технические характеристики ВВГнг(А)-LS 2х6
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 2,5-12,3 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) В (для эксплуатации во всех макроклиматических районах на суше и на море, кроме климатического района с антарктическим холодным климатом (всеклиматическое исполнение)) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.2.2 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +80°С в аварийном режиме продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C предельная по условию невозгорания при коротком замыкании |
| Продолжительность короткого замыкания | не более 5 секунд |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Кабель ВВГнг(А)-LS отличается огнестойкостью, не способен распространять горение и не дымит под воздействием открытого очага огня, не распространяет горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А).
Аналоги ВВГнг(А)-LS 2х6
| Марка | Отличие |
| ВВГ 2х6 | При групповой прокладке обязательно применение средств огнезащиты. |
| ВВГнг(А) 2х6 | Изоляция и внешняя оболочка выполнены из ПВХ пластиката пониженной горючести, распространяющего дым под воздействием открытого очага огня. Допускается замена кабелей, прокладываемых с учетом объема горючей нагрузки кабелей. |
