ВВГнг(А) 4х70

Кабель ВВГнг(А) 4х70

Цена: от от 1 214.78
за м
Марка: ВВГнг(А)
Страна пр-ва:
Россия
Количество жил 4
Сечение, мм2 70
Описание

Расшифровка ВВГнг(А) 4х70

  • * - Отсутствие буквы А означает, что токопроводящая жила - медная
  • В - Изоляция из ПВХ пластиката
  • В - Оболочка из ПВХ пластиката
  • Г - Защитный покров отсутствует
  • нг - Не распространяет горение при групповой прокладке
  • (А) - Категория пожарной безопасности A
  • 4 - четырехжильный
  • 70 - площадь поперечного сечения силовой жилы (мм2)

Область применения:

  • для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
  • для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах;
  • для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
  • для групповой прокладки, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях);
  • для эксплуатации на суше на высотах до 4300 м над уровнем моря;
  • для использования в местах, подверженных вибрации.

Технические характеристики ВВГнг(А) дают возможность применять кабель практически везде при условии сохранности защитной оболочки. Изделие без проблем выдерживает различные климатические условия и даже может быть погружено в воду или просто использоваться в условиях повышенной влажности. Кабель выдерживает применение на большой высоте. Кабель хорошо показывает себя при использовании в средах с высокой пожароопасностью. Если вы работаете с горючими компонентами, то такой силовой провод станет хорошей покупкой.

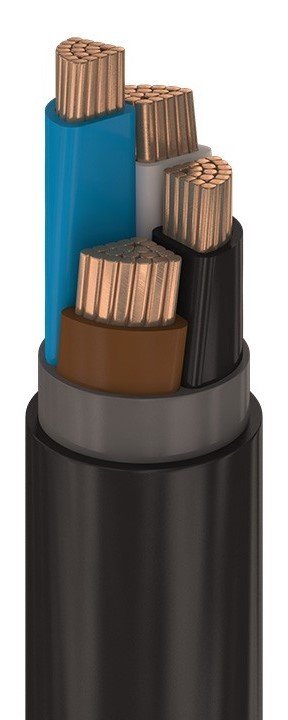

Элементы конструкции ВВГнг(А) 4х70

  1. Токороводящая жила - медная, многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
  2. Изоляция - из ПВХ пластиката (цветовая маркировка жилы). Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
  3. Кордель - из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. Сердечник кабеля - скрученные изолированные жилы.
  5. Внутреняя оболочка - из ПВХ пластиката пониженной горючести.
  6. Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
  7. Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
  8. Наружная оболочка - из ПВХ пластиката пониженной горючести.

Технические характеристики ВВГнг(А) 4х70

Номинальное переменное напряжение 0,66/1/3/6 кВ частотой 50 Гц
Испытательное переменное напряжение 3/3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 минут
Сопротивление изоляции при +20°С не менее 2,5-12,3 МОм*км
Строительная длина, не менее 200-450 метров
Минимальный радиус изгиба 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Диапазон температур эксплуатации от -50°С до +50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С)
Т (стойкость к воздействию плесневых грибов)
Категория размещения 1 и 5 по ГОСТ 15150
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C 98%
Класс пожарной безопасности П1б.8.2.5.4 по ГОСТ 31565-2012
Допустимая температура нагрева жил +70°C длительно допустимая
+90°C в режиме прегрузки
+160°C предельная при коротком замыкании
+350°C предельная по условию невозгорания при коротком замыкании
Продолжительность короткого замыкания не более 5 секунд
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы не менее 30 лет
Срок хранения на открытых площадках - не более 2 лет
под навесом - не более 5 лет
в закрытых помещениях - не более 10 лет

Кабели не распространяют горение при групповой прокладке (нормы МЭК 60332-1).

Аналоги ВВГнг(А) 4х70

Марка Отличие
ВВГ 4х70 Не допускается групповая прокладка кабеля.
ВВГнг(А)-LS 4х70 Оболочка выполнена из ПВХ пластиката пониженной пожароопасности и пониженным газо-дымовыделением.
Характеристики
Описание
Тип кабеля силовой
Типоразмер 4x70
Тип напряжения низковольтный
Упаковка бухта, катушка, барабан
Нормативная документация ГОСТ 31996-2012; ТУ 16-705.499-2010
Код ОКПО 35 3371
Конструктивные параметры
Количество жил 4
Сечение, мм2 70
Наружный максимальный диаметр, мм 33,6
Расчетная масса (вес), кг/км 3364
Конструкция
Тип корделя ПВХ пластикат
Тип сердечника скрученные изолированные жилы
Материал жилы медный
Конструкция кабеля гибкий
Конструкция жил многопроволочный
Форма сечения секторная
Наличие экрана нет
Наличие изоляции изолированный
Тип изоляции ПВХ пластикат
Тип внешней оболочки ПВХ пластикат пониженной пожароопасности
