Расшифровка ВВГ 4х1,5
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката
- В - Оболочка из ПВХ пластиката
- Г - Защитный покров отсутствует
- 4 - четырехжильный
- 1,5 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для прокладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях, групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для эксплуатации на суше на высотах до 4 300 метров над уровнем моря;
- для прокладки в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа;
- для использования в местах, подверженных вибрации.
ВВГ применяется при прокладке в блоках, на специализированных кабельных эстакадах, может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах. При этом не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.
Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке они не распространяют горение - это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала.

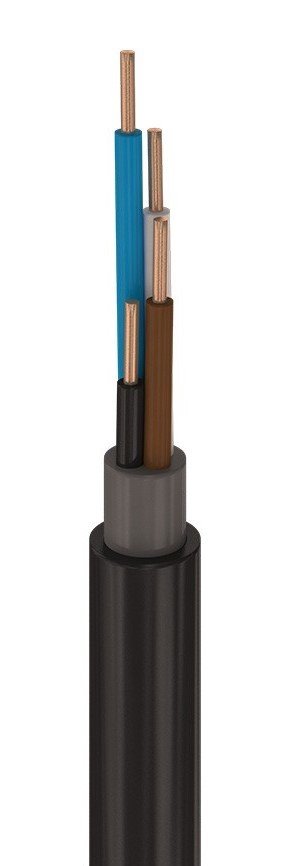

Элементы конструкции ВВГ 4х1,5
- Токопроводящая жила - медная, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката (цветовая маркировка жилы). Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
- Кордель - из ПВХ пластиката или невулканизированной резиновой смеси, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката или из мелонаполненной невулканизированной резины.
- Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
- Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
- Наружная оболочка - из ПВХ пластиката.
Технические характеристики ВВГ 4х1,5
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5/9,5/15 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 2,5-12,3 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C предельная по условию невозгорания при коротком замыкании |
| Продолжительность короткого замыкания | не более 5 секунд |
| Гарантийный срок эксплуатации | 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления |
| Срок службы | не менее 30 лет |
| Срок хранения | на открытых площадках - не более 2 лет под навесом - не более 5 лет в закрытых помещениях - не более 10 лет |
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). При групповой прокладке обязательно применение средств огнезащиты.
Аналоги ВВГ 4х1,5
| Марка | Отличие |
| ВВГнг(А) 4х1,5 | Оболочка из ПВХ пластиката пониженной горючести. Допускается групповая прокладака кабеля. |
| ВВГнг(А)-LS 4х1,5 | Оболочка из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. Допускается групповая прокладака кабеля. |
