Расшифровка ВБбШвнг(А)-LS 5х150
- * - отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката
- Б - Броня из стальных оцинкованных лент
- б - Без подушки под броней, которая является вутренней частью защитного покрова, наложенная с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв - Выпрессованный шланг из ПВХ пластиката
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожарной безопасности A
- LS - Пониженное дымо- и газовыделение (low smoke)
- 5 - пятижильный
- 150 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях;
- для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97);
- для использования во взрывоопасных зонах классов В1 и В1-а;
- для использования при наличии опасности механических повреждений кабеля;
- для общепромышленного применения в кабельных сооружениях и помещениях.

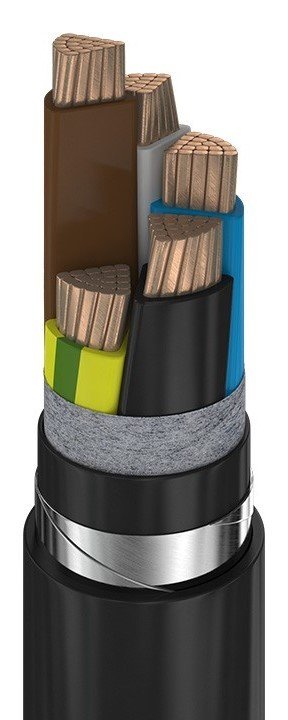

Элементы конструкции ВБбШвнг(А)-LS 5х150
- Токопроводящая жила - медная, многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката пониженной пожарной опасности (цветовая маркировка жилы). Номинальная толщина изоляции соответствует 3,4 мм.
- Кордель - накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, или, при наложении поясной изоляции с одновременным заполнением промежутков между жилами, из ПВХ пластиката пониженной пожарной опасности. Для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Поясная изоляция - выпрессована из ПВХ композиции пониженной пожароопасности.
- Электропроводящий экран - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
- Металлический экран - из двух медных лент или медной фольги.
- Разделительный слой - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.
- Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
- Броня - из двух стальных оцинкованных лент наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты.
- Защитный шланг - из ПВХ пластиката пониженной пожарной опасности.
Технические характеристики ВБбШвнг(А)-LS 5х150
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 0,91/1,4 кВ |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 7-12 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.2.2 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании +800°C в аварийном режиме |
| Продолжительность короткого замыкания | не более 4 секунд |
| Продолжительность работы в аварийном режиме | не более 8 часов в сутки, но не более 1 000 часов за срок службы |
| Гарантийный срок эксплуатации | 5 лет с даты ввода кабелей в эксплуатацию (не позднее 6 месяцев с даты изготовленияния) |
| Срок службы | не менее 30 лет |
Кабели не распростроняют горение при прокладке в пучках по ГОСТ МЭК 332-3-96, категория А. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
Аналоги ВБбШвнг(А)-LS 5х150
| Марка | Отличие |
| ВБбШв 5х150 | Не допускается групповая прокладака кабеля. |
| ВБбШвнг(А) 5х150 | Защитный шланг из ПВХ пластиката пониженной горючести без пониженного дымо-газовыделения. |
