Расшифровка ВБбШвнг(А) 4х16
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката
- Б - Броня из стальных оцинкованных лент
- б - Без подушки под броней, которая является вутренней частью защитного покрова, наложенная с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв - Выпрессованный шланг из ПВХ пластиката
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожарной безопасности A
- 4 - четырехжильный
- 16 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное нарпряжение 0,66 и 1 кВ номинальной частотой 50 Гц, или на постоянное напряжение в 2,5 раза больше переменного напряжения;
- для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трасс;
- для групповой прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок;
- для использования при наличии опасности механических повреждений кабеля;
- для использования при отсутствии растягивающих усилий в процессе эксплуатации;
- для эксплуатации в районах с умеренным и холодным климатом;
- для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- для прокладки в земле (траншеях);
- для прокладки на открытом воздухе;
- для прокладки в помещениях (объёмах) с повышенной влажностью;
- для прокладки в сооружениях метрополитенов;
- для прокладки в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

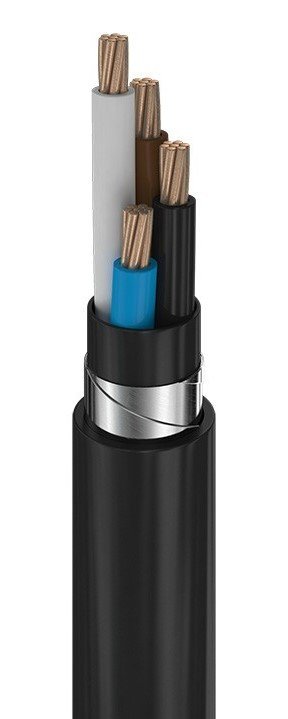

Элементы конструкции ВБбШвнг(А) 4х16
- Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката. Маркировка жил цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная.
- Кордель - из ПВХ пластиката пониженной горючести, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката пониженной горючести.
- Броня - из двух стальных оцинкованных лент.
- Защитный шланг - из ПВХ пластиката пониженной горючести.
Технические характеристики ВБбШвнг(А) 4х16
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 0,91/1,4 кВ |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 7-12 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Аналоги ВБбШвнг(А) 4х16
| Марка | Отличие |
| ВБбШв 4х16 | Не допускается групповая прокладака кабеля. |
| ВБбШвнг(А)-LS 4х16 | Защитный шланг из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. |
