Расшифровка ВБбШв 4х300
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката
- Б - Броня из двух стальных оцинкованных лент
- б - Без подушки под броней, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв - Выпрессованный защитный шланг из ПВХ пластиката
- 4 - четырехжильный
- 300 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц, или на постоянное напряжение в 2,4 раза больше переменного напряжения.;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трасс;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях - групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для прокладки в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом;
- для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

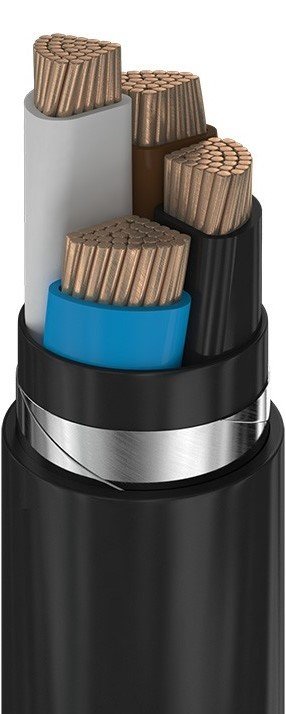

Элементы конструкции ВБбШв 4х300
- Токопроводящая жила - медная, многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката. Маркировка жил цифровая: 1, 2, 3.
- Кордель - из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены..
- Сердечник кабеля - скрученные изолированные жилы.
- Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6).
- Обмотка из ПВХ лент и лент нетканого полотна (для кабеля ВБбШв-6).
- Внутренняя оболочка - из ПВХ пластиката.
- Броня - из двух стальных оцинкованных лент.
- Битум.
- Обмотка - из полиэтилентерефталатной пленки.
- Защитный шланг - из ПВХ пластиката.
Технические характеристики ВБбШв 4х300
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 0,91/1,4 кВ |
| Испытательное переменное напряжение | 3/3,5/9,5/15 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 7-50 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). При груповой прокладке обязательно применение средств огнезащиты. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.
Аналоги ВБбШв 4х300
| Марка | Отличие |
| ВБбШвнг(А) 4х300 | Защитный шланг из ПВХ пластиката пониженной горючести. Допускается групповая прокладака кабеля. |
| ВБбШвнг(А)-LS 4х300 | Защитный шланг из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. Допускается групповая прокладака кабеля. |
