Кабель РК 75-1-22

Область применения:

Кабели радиочастотные коаксиальные теплостойкие предназначены для монтажа устройств, вводов, соединения антенных систем с радиоаппаратурой.

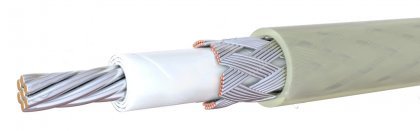

Элементы конструкции РК 75-1-22

1. Внутренний проводник - семь посеребренных проволок из сплава БрХЦрК, номинальным диаметром 0,07мм, диаметр проводника 0,21мм
2. Изоляция - сплошная, фторопласт 4Д или 4МБ, диаметр по изоляции 1,07, эксцентричность изоляции не более 15%
3. Внешний проводник - оплетка из медных посеребренных проволок номинальным диаметром 0,06мм, плотность оплетки 85%, угол оплетки 45-60 градусов
4. Оболочка - фторопласт 4МБ, наружный диаметр кабеля 1,7мм

Технические характеристики РК 75-1-22

• Температура эксплуатации кабеля – от -60°С до +200°С
• Волновое сопротивление - 75±3 Ом
• Коэффициент затухания при частоте не более 10 ГГц, дБ/м - 5,5
• Сопротивление связи, МО/м – 320
• Электрическая емкость, пФ/м – 64
• Указания по эксплуатации:
  • при монтаже при t=5°С и выше – 9мм
  • при монтаже при t˂5°С – 18мм
• Срок службы кабеля – 20 лет
