Область применения:
Кабель предназначен для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний. Применяется с разработанными для данного кабеля соединителями типов 3,5/1,52 "град" и SMA.

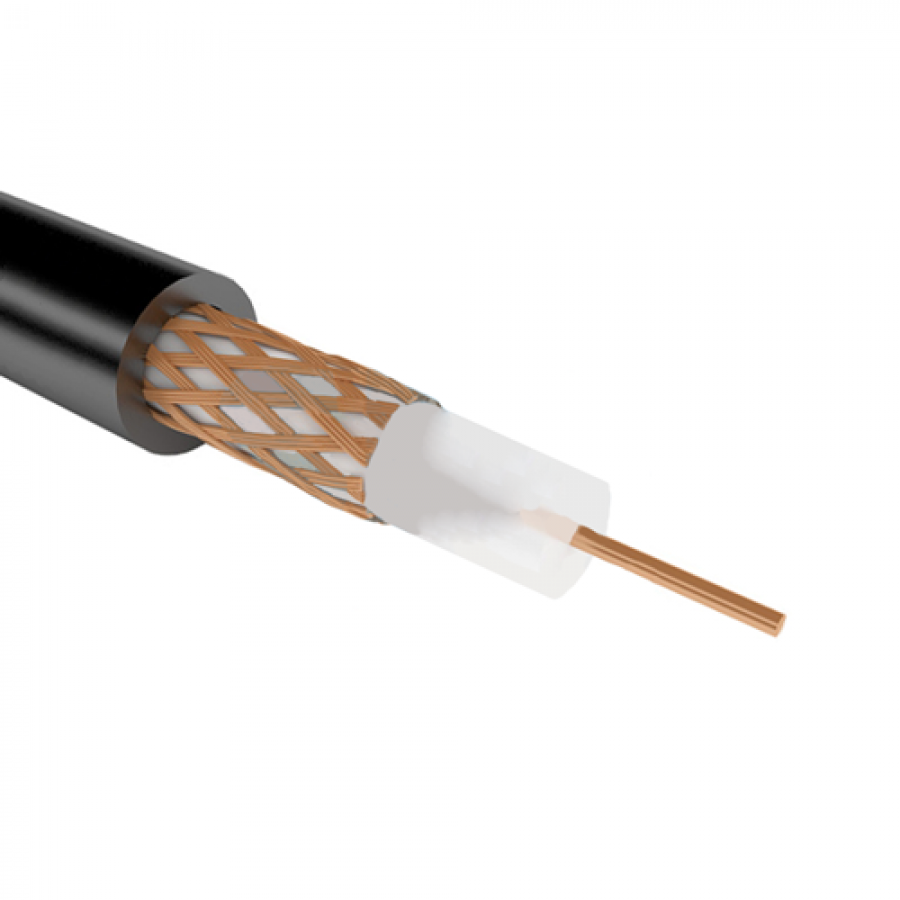

Элементы конструкции РК 50-2-11
- Внутренний проводник – медная проволока, номинальный диаметр 0,67 мм.
- Изоляция – сплошная, полиэтилен низкой плотности, диаметр по изоляции 2,20±0,1 мм.
- Внешний проводник – оплетка из медных проволок номинальным диаметром 0,1 мм; плотность оплетки 88-92%.
- Оболочка – светостабилизированный полиэтилен низкой плотности, наружный диаметр кабеля 3,7±0,2 мм.
Технические характеристики РК 50-2-11
- Температура эксплуатации кабеля: от -60°С до +85°С
- Расчетная масса кабеля, кг/км: 19,1
- Волновое сопротивление - 50±2 Ом
- Коэффициент затухания при частоте не более 200 МГц, дБ/м: 0,3
- Коэффициент затухания при частоте не более 3000 МГц, дБ/м: 1,6
- Сопротивление связи, при относительной влажности, Мом/м не более - 320
- Электрическая емкость, пФ/м – 100
- Коэффициент укорочения длины волны – 1,52
- Минимальный радиус изгиба:
- при монтаже при t˂5°С – 40 мм
- при монтаже при t=5°С и выше – 20 мм;
- при транспортировании и хранении – 40 мм;
- Срок службы кабеля: не менее 15 лет
