Расшифровка МГТФЭ 2х0,14
- М - Провод монтажный
- Г - Гибкий
- Т - Теплостойкий
- Ф - Изоляция из фторопласта
- Э - Экранированный
- 2 - двухжильный
- 0,14 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для монтажа электрической аппаратуры и работы при температуре от -60°С до +220°С и переменном напряжении до 250 В частотой до 5000 Гц или до 350 В постоянного тока;
- для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных, радиоэлектронных и электрических устройствах и работы на номинальное напряжение 250 В переменного тока частоты до 5 кГц или 350 В постоянного тока;
- для эксплуатации на суше, реках, озёрах и на море в макроклиматических районах с умеренным и холодным климатом.
Кабель широко используется в самых разных сферах. Прежде всего, это приборостроение. Провод применяется при монтаже радиоаппаратуры (в производстве, промышленности, в авиастроении и кораблестроении, в быту), в электротехнике и так далее. Как правило, провод применяется при неподвижной прокладке внутри короба - для соединения блоков аппаратуры, приборов, электрических и радиотехнических устройств. В данном случае наличие экранирующей оболочки является весомым достоинством кабеля.
Рекомендуется использовать кабель отрезками около 15 метров. Особенно важно правильно осуществлять зачистку кабеля - это необходимо делать специальными инструментами (для предотвращения размотки оболочки). Кабель лудят оловянно-свинцовыми припоями.

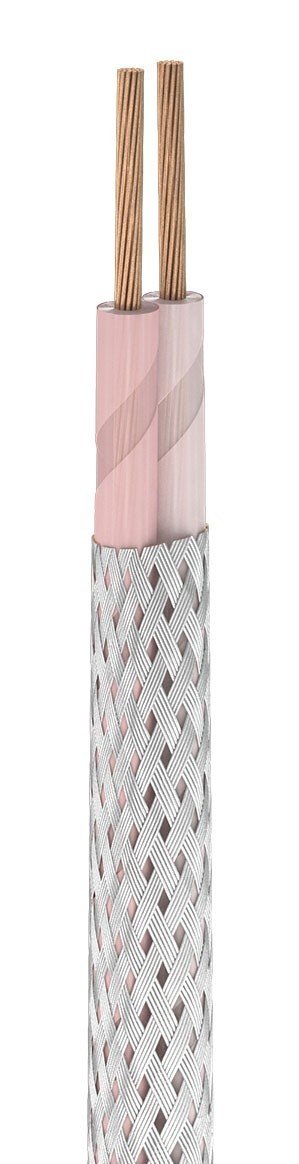

Элементы конструкции МГТФЭ 2х0,14
- Токопроводящая жила - из скрученых медных проволок, многопроволочная.
- Изоляция - поверх токопроводящих жил наложена изоляция, выполненная в виде обмотки пленкой из фторопласта-4 с последующей термообработкой.
- Экран - выполнен в виде оплетки из медных луженых проволок диаметром 0,10; 0,12 мм. Коэффициент поверхностной оплетки не менее 70%.
Технические характеристики МГТФЭ 2х0,14
| Номинальное переменное напряжение | 250 В частотой до 5 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное напряжение переменного тока частоты 50 Гц в течении 1 минуты | 1000 В |
| Электрическое сопротивление жилы | не более 27 до 398,69 Ом/км |
| Сопротивление изоляции, пересчитанное на длину 1 м, мОм, не менее | при +20°С - не менее 100 МОм*км (1х105) при +220°С - не менее 10 МОм*км (1х104) при относительной влажности воздуха 98% и температуре +25°С без конденсата влаги - 1х102 |
| Строительная длина | не менее 15 метров |
| Маломеры в партии | не более 25% кусками от 3 метров |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон температур эксплуатации | от -60°С +220°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +25°С |
98% |
| Стойкость к воздействию атмосферного давления | пониженное до 0,67х103 Па повышенное до 295 кПа |
| Срок хранения | не менее 20 лет |
| Срок службы | не менее 20 лет |
| 95%-ный ресурс | 3000 часов |
Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.
Кабели имеют высокую устойчивость к агрессивным условиям внешней среды, к различным химическим веществам (жиры, агрессивные жидкости, органические растворители). Фторопластовая оболочка тугоплавкая, не боится низких температур. Кабель устойчив к ударным нагрузкам, вибрации, акустическим шумам. Благодаря экранирующей оболочке обеспечивается защита от помех.
Аналоги МГТФЭ 2х0,14
| Марка | Отличие |
| МГСТФЭ 2х0,14 | Токопроводящие жилы выполнены из серебряных проволок. Поверх изоляции наложен экран из медных луженых проволок. |
