Расшифровка АВВГнг(А) 4х2,5
- А - Алюминиевая жила
- В - Изоляция из ПВХ пластиката
- В - Оболочка из ПВХ пластиката
- Г - Защитный покров отсутствует
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожарной безопасности A
- 4 - четырехжильный
- 2,5 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электрорэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для групповой прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом;
- для эксплуатации на суше, реках и озёрах на высотах до 4 300 метров над уровнем моря;
- для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа;
- для эксплуатации на атомных электростанциях.

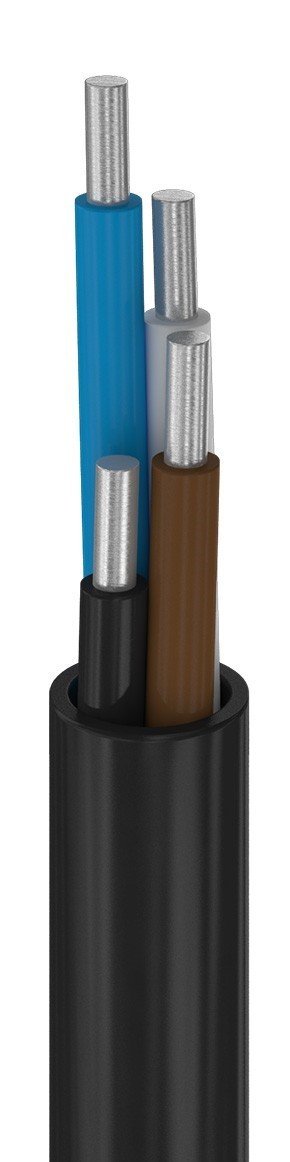

Элементы конструкции АВВГнг(А) 4х2,5
- Токороводящая жила - алюминиевая, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката (цветовая маркировка жилы). Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
- Кордель - из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
- Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
- Внутреняя оболочка - из ПВХ пластиката пониженной горючести.
- Наружная оболочка - из ПВХ пластиката пониженной горючести.
Технические характеристики АВВГнг(А) 4х2,5
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 2,5-12 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Продолжительность короткого замыкания | не более 5 секунд |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
| Срок хранения | на открытых площадках - не более 2 лет под навесом - не более 5 лет в закрытых помещениях - не более 10 лет |
Кабель не распространяет горение при прокладке в пучках.
Аналоги АВВГнг(А) 4х2,5
| Марка | Отличие |
| АВВГ 4х2,5 | Не допускается групповая прокладка кабеля. |
| АВВГнг(А)-LS 4х2,5 | Оболочка выполнена из ПВХ пластиката пониженной пожароопасности и пониженным газо-дымовыделением. |
| ВВГнг(А) 4х2,5 | Токопроводящие жилы выполнены из медных проволок. Замена осуществляется с учетом токовых нагрузок. |
