АВБбШвнг(А) 5x10

Провод АВБбШвнг(А) 5х10

Цена: от от 71.83
за м
Марка: АВБбШвнг(А)
Страна пр-ва:
Россия
Количество жил 5
Сечение, мм2 10
Описание

Расшифровка АВБбШвнг(А) 5x10

  • А - Алюминиевая жила
  • В - Изоляция из ПВХ пластиката
  • Б - Броня из стальных лент
  • б - Без подушки под броней
  • Шв - Выпрессованный шланг из ПВХ пластиката
  • нг - Не распространяет горение при групповой прокладке
  • (А) - Категория пожароопасности A
  • 5 - пятижильный
  • 10 - площадь поперечного сечения силовой жилы (мм2)

Область применения:

  • для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц;
  • для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения;
  • для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках, наклонных или горизонтальных электротрассах;
  • для групповой прокладки с учетом объема горючей нагрузки кабелей в кабельных сооружениях наружных (открытых) электроустановок, кабельных сооружениях (кабельных эстакадах, галереях), наружных электроустановок;
  • для прокладки в трубах и в земле (траншеях) на определенных участках кабельных магистралей при наличии защиты от физических повреждений;
  • для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
  • для использования при наличии опасности механических повреждений кабеля;
  • для использования в климатических условиях с умеренной и пониженной температурой окружающей среды;
  • для монтажа на земле, водоемах и возвышенностях не более 4,3 км, над уровнем поверхности моря;
  • для монтажа на открытом воздухе;
  • для монтажа в помещениях (объемах) с повышенной влажностью;
  • для монтажа в сооружениях метрополитенов;
  • для монтажа в помещениях с повышенной вероятностью возникновения пожара, на территориях повышенной взрывоопасности класса B-Iб, B-Iг, В-II, В-IIа;
  • для монтажа при отсутствии растягивающих усилий в процессе эксплуатации.

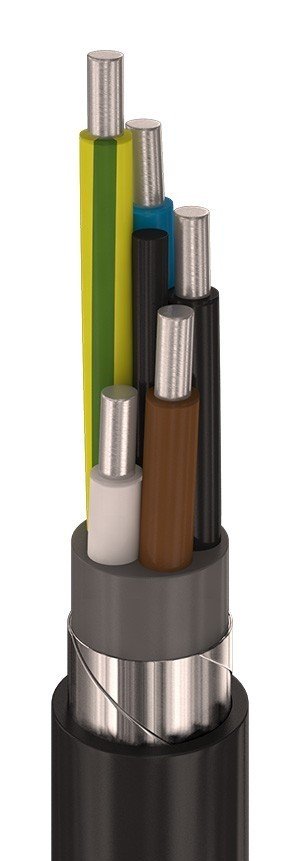

Элементы конструкции АВБбШвнг(А) 5x10

  1. Токопроводящая жила - алюминиевая, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
  2. Изоляция - из ПВХ пластиката.
  3. Кордель - заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. Сердечник кабеля - скрученные изолированные жилы.
  5. Внутренняя оболочка - из ПВХ пластиката пониженной горючести.
  6. Броня - из двух стальных оцинкованных лент.
  7. Защитный шланг - из ПВХ пластиката пониженной горючести.

Технические характеристики АВБбШвнг(А) 5x10

Номинальное переменное напряжение 0,66/1/3 кВ частотой 50 Гц
Испытательное переменное напряжение 3/3,5/9,5 кВ частотой 50 Гц
Испытательное импульсное напряжение 40 кВ
Время выдержки при испытании 10 минут
Сопротивление изоляции при +20°С не менее 2,5-12,3 МОм*км
Строительная длина не менее 450 м
Минимальный радиус изгиба 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Диапазон температур эксплуатации от -50°С до +50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С)
Т (стойкость к воздействию плесневых грибов)
Категория размещения 1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C 98%
Класс пожарной безопасности П1б.8.2.5.4 по ГОСТ 31565-2012
Допустимая температура нагрева жил +70°C длительно допустимая
+90°C в режиме прегрузки
+160°C предельная при коротком замыкании
+350°C по условию невозгорания при коротком замыкании
Гарантийный срок эксплуатации 5 лет
Срок службы не менее 30 лет

Кабель не распространяет горение при прокладке в пучках.

Аналоги АВБбШвнг(А) 5x10

Марка Отличие
АВБбШвнг(А)-LS Допускается прокладка в закрытых кабельных сооружениях.
АВБбШв Не допускается групповая прокладка.
АВБбШвнг(А)-LS Защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением. Замена возможна только для трехжильных кабелей на напряжение 6 кВ.
ВБбШвнг(А) Токопроводящие жилы выполнены из медных проволок. Требуется пересчет сечения жил в соответствии с токовыми нагрузками.
ВБбШвнг(А)-LS Токопроводящие жилы выполнены из медных проволок, защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением. Требуется пересчет сечения жил в соответствии с токовыми нагрузками.
Характеристики
Описание
Тип кабеля силовой
Типоразмер 5x10
Тип напряжения низковольтный
Упаковка бухта, катушка, барабан
Нормативная документация ГОСТ 31996-2012; ТУ 16-705.499-2010
Код ОКПО 35 3771
Конструктивные параметры
Количество жил 5
Сечение, мм2 10
Наружный максимальный диаметр, мм 21
Расчетная масса (вес), кг/км 702
Конструкция
Тип корделя ПВХ пластикат
Тип сердечника скрученные изолированные жилы
Тип внутренней оболочки ПВХ пластикат пониженной пожароопасности
Тип брони стальные оцинкованные ленты
Материал жилы алюминиевый
Конструкция кабеля гибкий
Конструкция жил однопроволочный
Форма сечения круглая
Наличие экрана нет
Наличие изоляции изолированный
Тип изоляции ПВХ пластикат
Тип внешней оболочки ПВХ пластикат пониженной пожароопасности
