Расшифровка АВБбШв 3x4
- А - Алюминиевая жила
- В - Изоляция из ПВХ пластиката
- Б - Броня из стальных оцинкованных лент
- б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв - Выпрессованный шланг из ПВХ пластиката
- 3 - трехжильный
- 4 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распростронения электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66/1 кВ номинальной частотой 50 Гц;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях;
- для прокладки без ограничения разности уровней по трассе прокладки и на вертикальных участках;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для применения в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом;
- для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- для наклонных и горизонтальных трасс.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом обязательно примененять средства огнезащиты.
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

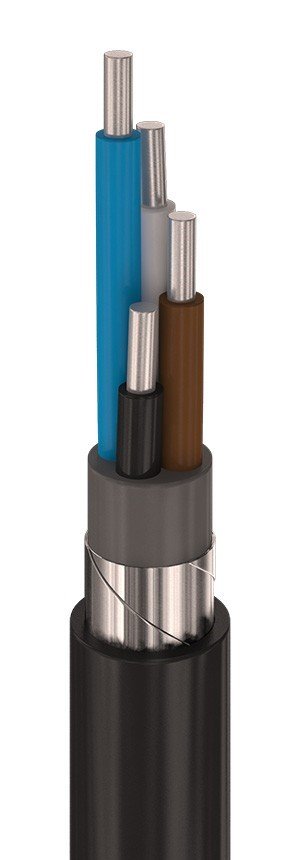

Элементы конструкции АВБбШв 3x4
- Токопроводящая жила - алюминиевая, однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката.
- Кордель - из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката.
- Броня - из двух стальных оцинкованных лент.
- Защитный шланг - из ПВХ пластиката.
Технические характеристики АВБбШв 3x4
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Электрическое сопротивление жилы | 0,46 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2,5-12,3 МОм*км |
| Строительная длина | не менее 450 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки монтажа кабеля без предварительного подогрева |
-15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С |
98% |
| Класс пожарной безопасности | по ГОСТ 31565-2012: О1.8.2.5.4 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +140°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Аналоги АВБбШв 3x4
| Марка | Отличие |
| АВБбШвнг(А) 3x4 | Защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности, допускается групповая прокладка. |
| АВБбШвнг(А)-LS 3x4 | Защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением. |
| АпвБбШв 3x4 | Вместо оболочки из ПВХ применяется полиэтиленовая. |
| АВБбШвз 3x4 | Заполнен резиновой невулканизированной смесью. |
| АВВБГ 3x4 | Не имеет защитной оболочки. |
