Расшифровка АПвВГ 5х240
- А - Алюминиевая жила
- Пв - Изоляция из сшитого полиэтилена
- В - Оболочка из ПВХ пластиката
- Г - Защитный покров отсутствует
- 5 - пятижильный
- 240 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66/1/6 кВ номинальной частотой 50 Гц;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях - групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для эксплуатации в районах с умеренным и холодным климатом, на суше, реках и озерах на высотах до 4300 метров над уровнем моря;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях;
- для использования в частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для применения на специальных кабельных эстакадах, по мостам и в блоках.
Не рекомендуется прокладка кабеля в земле (траншеях).

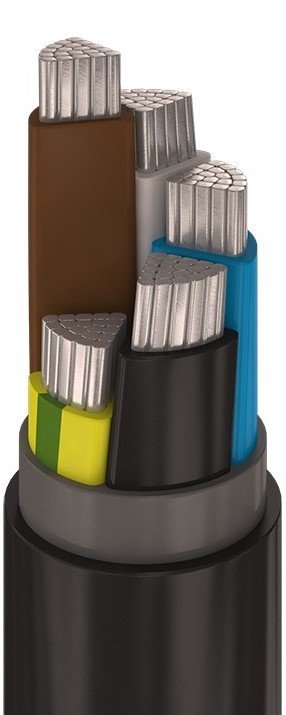

Элементы конструкции АПвВГ 5х240
- Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из силанольносшитого полиэтилена (цветовая маркировка жилы: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная).
- Кордель - из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката или из мелонаполненной невулканизированной резины, допускается изготовление кабелей без поясной изоляции при условии сохранения подвижности изолированных жил и возможности отделения без повреждений оболочки от изоляции.
- Прослойка - 2 ленты из ПЭТФ пленки, ПВХ пластиката или другого равноценного материала, наложенные с перекрытием.
- Наружная оболочка - из светотермостойкого ПВХ пластиката.
Технические характеристики АПвВГ 5х240
| Номинальное переменное напряжение | 0,66/1/6 кВ частотой 50 Гц |
| Максимальное рабочее напряжение | 0,72 кВ - на напряжение 0,66 кВ 1,2 кВ - для кабелей на напряжение 1 кВ 7,2 кВ - для кабелей на напряжение 6 кВ |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции | при +20°С, не менее 150 МОм*км при +90°C, не менее 50 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +90°C длительно допустимая +130°C в режиме прегрузки, не более 8 часов в сутки и 1000 часов за весь срок службы +250°C предельная при коротком замыкании +400°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
При групповой прокладке обязательно применение средств огнезащиты.
Аналоги АПвВГ 5х240
| Марка | Отличие |
| ПвВГ 5х240 | Токопроводящие жилы выполнены из медных проволок. Замена осуществляется с учетом токовых нагрузок. |
