Расшифровка ВВГнг(А) 3х70
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- В - Изоляция из ПВХ пластиката
- В - Оболочка из ПВХ пластиката
- Г - Защитный покров отсутствует
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожарной безопасности A
- 3 - трехжильный
- 70 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для групповой прокладки, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях);
- для эксплуатации на суше на высотах до 4300 м над уровнем моря;
- для использования в местах, подверженных вибрации.
Технические характеристики ВВГнг(А) дают возможность применять кабель практически везде при условии сохранности защитной оболочки. Изделие без проблем выдерживает различные климатические условия и даже может быть погружено в воду или просто использоваться в условиях повышенной влажности. Кабель выдерживает применение на большой высоте. Кабель хорошо показывает себя при использовании в средах с высокой пожароопасностью. Если вы работаете с горючими компонентами, то такой силовой провод станет хорошей покупкой.

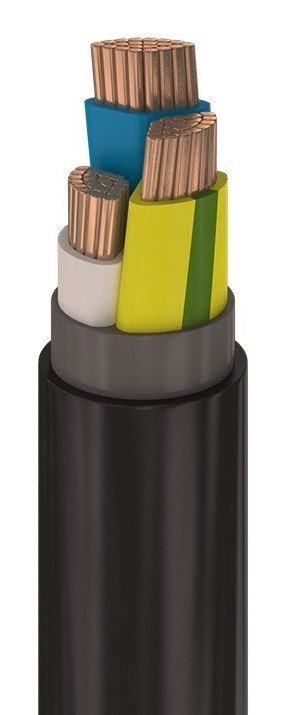

Элементы конструкции ВВГнг(А) 3х70
- Токороводящая жила - медная, многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката (цветовая маркировка жилы). Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
- Кордель - из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутреняя оболочка - из ПВХ пластиката пониженной горючести.
- Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
- Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.
- Наружная оболочка - из ПВХ пластиката пониженной горючести.
Технические характеристики ВВГнг(А) 3х70
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 2,5-12,3 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C предельная по условию невозгорания при коротком замыкании |
| Продолжительность короткого замыкания | не более 5 секунд |
| Гарантийный срок эксплуатации | 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления |
| Срок службы | не менее 30 лет |
| Срок хранения | на открытых площадках - не более 2 лет под навесом - не более 5 лет в закрытых помещениях - не более 10 лет |
Кабели не распространяют горение при групповой прокладке (нормы МЭК 60332-1).
Аналоги ВВГнг(А) 3х70
| Марка | Отличие |
| ВВГ 3х70 | Не допускается групповая прокладка кабеля. |
| ВВГнг(А)-LS 3х70 | Оболочка выполнена из ПВХ пластиката пониженной пожароопасности и пониженным газо-дымовыделением. |
