Провод МГТФЭ - технические характеристики, описание.

Провод МГТФЭ - это монтажный теплостойкий экранированный провод с изоляцией из фторопласта.

Расшифровка МГТФЭ

  • М - Провод монтажный
  • Г - Гибкий
  • Т - Теплостойкий
  • Ф - Изоляция из фторопласта
  • Э - Экранированный

ГОСТ МГТФЭ

! Ни один ГОСТ не нормирует данный тип проводов.

Нормативная документация: ТУ 16.505.185-71
Код ОКПО: 35 8332

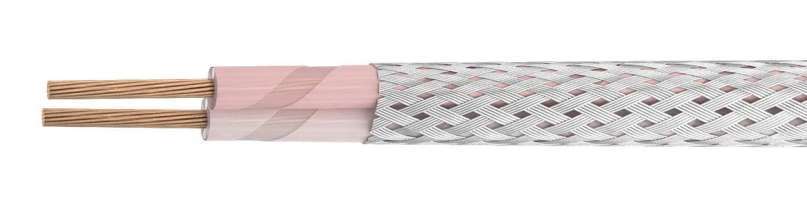

Конструкция провода МГТФЭ

  1. Токопроводящая жила - из скрученых медных проволок, многопроволочная.
  2. Изоляция - поверх токопроводящих жил наложена изоляция, выполненная в виде обмотки пленкой из фторопласта-4 с последующей термообработкой.
  3. Экран - выполнен в виде оплетки из медных луженых проволок диаметром 0,10; 0,12 мм. Коэффициент поверхностной оплетки не менее 70%.

Технические характеристики МГТФЭ

Номинальное переменное напряжение 250 В частотой до 5 кГц
Номинальное постоянное напряжение 350 В
Испытательное напряжение переменного тока частоты 50 Гц в течении 1 минуты 1000 В
Электрическое сопротивление жилы не более 27 до 398,69 Ом/км
Сопротивление изоляции, пересчитанное на длину 1 м, мОм, не менее при +20°С - не менее 100 МОм*км (1х105)
при +220°С -  не менее 10 МОм*км (1х104)
при относительной влажности воздуха 98% и температуре +25°С без конденсата влаги - 1х102
Строительная длина не менее 15 метров
Маломеры в партии не более 25% кусками от 3 метров
Минимальный радиус изгиба 2,5 наружных диаметра
Диапазон температур эксплуатации от -60°С +220°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С) по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до +25°С
98%
Стойкость к воздействию атмосферного давления пониженное до 0,67х103 Па
повышенное до 295 кПа
Срок хранения не менее 20 лет
Срок службы не менее 20 лет
95%-ный ресурс 3000 часов

Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.

Кабели имеют высокую устойчивость к агрессивным условиям внешней среды, к различным химическим веществам (жиры, агрессивные жидкости, органические растворители). Фторопластовая оболочка тугоплавкая, не боится низких температур. Кабель устойчив к ударным нагрузкам, вибрации, акустическим шумам. Благодаря экранирующей оболочке обеспечивается защита от помех.


Таблица сечений и маркоразмеры МГТФЭ

Число жил и номинальное сечение жилы, мм2 Максимальный наружный диаметр, мм Расчетная масса, кг/км Электрическое сопротивление 1км жилы при 20°С, не более, Ом
1х0,07 1,3 3,96 271
1х0,07 (0С) 1,3 3,96 260
1х0,1 1,4 5,54 180
1х0,12 1,6 6,35 174,4
1х0,14 1,6 6,1 130
1х0,2 1,7 5,4 100
1х0,35 1,8 7,58 60
2х0,07 2,1 8,64 280
2х0,07 (0С) 2,1 8,64 270
2х0,12 2,5 13,5 184
2х0,14 2,5 12,5 135
2х0,2 3 11,17 105
2х0,35 3 15,5 62
3х0,07 2,5 10 280
3х0,07 (0С) 2,5 10 270
3х0,12 3 16 184
3х0,14 3 15 135
3х0,2 3,2 15,39 105
3х0,35 3,2 20,4 62
4х0,07 3,2 10,47 280
4х0,12 3,2 15,25 184
4х0,35 4 26,93 62

Аналоги МГТФЭ

МГСТФЭ - Отличие: токопроводящие жилы выполнены из серебряных проволок. Поверх изоляции наложен экран из медных луженых проволок.

Где применяется

Провод предназначен:

  • для монтажа электрической аппаратуры и работы при температуре от -60°С до +220°С и переменном напряжении до 250 В частотой до 5000 Гц или до 350 В постоянного тока;
  • для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных, радиоэлектронных и электрических устройствах и работы на номинальное напряжение 250 В переменного тока частоты до 5 кГц или 350 В постоянного тока;
  • для эксплуатации на суше, реках, озёрах и на море в макроклиматических районах с умеренным и холодным климатом.

Кабель широко используется в самых разных сферах. Прежде всего, это приборостроение. Провод применяется при монтаже радиоаппаратуры (в производстве, промышленности, в авиастроении и кораблестроении, в быту), в электротехнике и так далее. Как правило, провод применяется при неподвижной прокладке внутри короба - для соединения блоков аппаратуры, приборов, электрических и радиотехнических устройств. В данном случае наличие экранирующей оболочки является весомым достоинством кабеля.

Рекомендуется использовать кабель отрезками около 15 метров. Особенно важно правильно осуществлять зачистку кабеля - это необходимо делать специальными инструментами (для предотвращения размотки оболочки). Кабель лудят оловянно-свинцовыми припоями.
