Кабель АВБбШв - технические характеристики, описание.

Провод АВБбШв - это силовой бронированный кабель с алюминиевыми жилами, изоляцией и защитным шлангом из ПВХ пластиката.

ГОСТ АВБбШв: 31996-2012

Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3771 5700


Расшифровка АВБбШв

  • А - Алюминиевая жила
  • В - Изоляция из ПВХ пластиката
  • Б - Броня из стальных оцинкованных лент
  • б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
  • Шв - Выпрессованный шланг из ПВХ пластиката

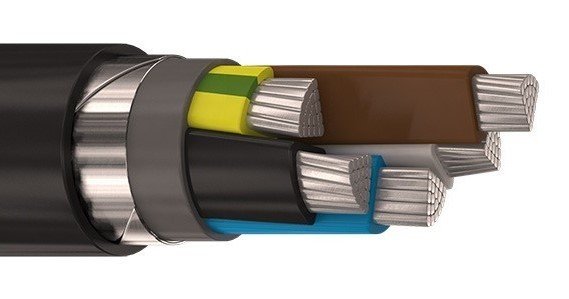

Конструкция провода АВБбШв

  1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483. Количество жил может быть 1, 2, 3, 3+1, 4, 5.
  2. Изоляция - из ПВХ пластиката.
  3. Кордель - из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
  4. Сердечник кабеля - скрученные изолированные жилы.
  5. Внутренняя оболочка - из ПВХ пластиката.
  6. Броня - из двух стальных оцинкованных лент.
  7. Защитный шланг - из ПВХ пластиката.

Технические характеристики АВБбШв

Номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц
Номинальное постоянное напряжение 1,4 кВ для одножильных кабелей
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение 8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 минут
Электрическое сопротивление жилы 0,46 Ом/км
Сопротивление изоляции при 20 °С не менее 2,5-12,3 МОм*км
Строительная длина, не менее для сечений 6-16 - 450 метров
для сечений 25-70 - 300 метров
для сечения 95 и выше - 200 метров
Минимальный радиус изгиба для одножильных кабелей - 10 наружных диаметров
для многожильных кабелей - 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Диапазон температур эксплуатации от -50°С до +50°С
Минимальная температура прокладки монтажа кабеля
без предварительного подогрева
-15°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С)
Т (стойкость к воздействию плесневых грибов)
Категория размещения 1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до +35°С
98%
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4
Допустимая температура нагрева жил +70°C длительно допустимая
+90°C в режиме прегрузки
+140°C предельная при коротком замыкании
+350°C по условию невозгорания при коротком замыкании
Гарантийный срок эксплуатации 5 лет
Срок службы не менее 30 лет

Характеристики изоляции и оболочки

Наименование характеристики Значение для изоляции из ПВХ Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее 12,5 Н/мм 12,5 Н/мм
Относительное удлинение при разрыве, не менее 150% 150%
После старения
Прочность при разрыве, не менее 12,5 Н/мм 12,5 Н/мм
Отклонение* значения прочности при растяжении, не более ±25% ±25%
Относительное удлинение при разрыве, не менее 150% 150%
Отклонение значения относительного удлинения при разрыве, не более ±25% ±25%
Глубина продавливания при высоких температурах, не более 50% 50%
Водопоглощение - увеличение массы, не более 10 мг/см2 -
Стойкость к воздействию низкой температуры - отклонение значения относительного удлинения при разрыве, не более - 20%

*Отклонение - разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.


Таблица сечений и маркоразмеры АВБбШв

Число жил и номинальное сечение жилы, мм2 Максимальный наружный диаметр, мм Расчетная масса, кг/км
1х1,5 6,33 60
1х2,5 6,77 80
1х4 7,75 90
1х6 8,3 110
1х10 9,17 140
1х16 10,38 180
1х25 12,88 280
1х35 14,09 340
1х50 16,05 440
1х70 16,81 510
1х95 19 680
1х120 21,18 810
1х150 23,36 990
1х185 25,98 1240
1х240 28,82 1540
1х300 31,66 1850
1х400 35,59 2340
1х500 39,41 2900
1х630 43,01 3480
1х800 47,05 4200
1х1000 52,18 5190
2х1,5 12,67 260
2х2,5 13,54 300
2х4 15,39 400
2х6 16,48 450
2х10 18,23 560
2х16 21,31 710
2х25 25,22 1060
2х35 27,95 1310
2х50 24,24 990
2х70 26,86 1210
2х95 29,91 1540
2х120 32,1 1790
2х150 35,59 2210
2х185 39,08 2690
2х240 43,24 3310
2х300 23,1
2х400 26,1
3х1,5 13,1 290
3х2,5 14,09 330
3х4 16,15 430
3х6 17,25 500
3х10 19,22 630
3х16 21,4 790
3х25 26,86 1210
3х35 29,58 1460
3х50 28,72 1410
3х70 31,33 1730
3х95 35,49 2250
3х120 38,44 2680
3х150 42,15 3250
3х185 46,51 3950
3х240 51,97 4960
3х300 23,1
3х400 26,1
3х2,5+1х1,5 20 562
3х4+1х2,5 16,8 409
3х6+1x4 19,2 549
3х10+1x6 20,9 562
3х16+1x10 23,1 684
3х25+1х10 25,3 892
3х25+1x16 29,37 1410
3х35+1x16 32,43 1730
3х50+1х16 31,5 1512
3х50+1x25 31,77 1750
3х70+1x35 35,49 2230
3х95+1х35 39,9 2419
3х95+1x50 40,5 2930
3х120+1x70 43,67 3430
3х150+1х50 50 3602
3х150+1x70 48,7 4290
3х185+1x95 53,28 5140
3х240+1x120 59,61 6460
3х300+1x150 23,1
3х400+1x185 26,1
4х1,5 13,97 310
4х2,5 15,06 380
4х4 17,36 490
4х6 18,67 580
4х10 20,74 730
4х16 22,3 752
4х25 27,3 1115
4х35 27 1111
4х50 30,2 1379
4х70 33,5 1745
4х95 38,9 2367
4х120 41,8 2770
4х150 45,7 3350
4х185 50,4 4054
4х240 56,4 5170
4х300 65,73 7900
4х400 72,5 8882
5х1,5 14,96 350
5х2,5 16,05 400
5х4 18,67 540
5х16 24,6 902
5х25 29,8 1274
5х35 33 1600
5х50 33,8 1697
5х70 38 2227
5х95 43,4 2909
5х120 46,9 3435
5х150 50,6 4058
5х185 56,7 5029
5х240 62,5 6201
5х300 23,1

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
круглой секторной (сегментной)
Однопроволочная 2,5-300 25-400
Многопроволочная 25-1000 25-400

Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
Основная 25 35 50 70 95 120 150 185 240 300 400
Нулевая или заземления 16 16 25 35 50 70 70 95 120 150 185

Аналоги АВБбШв

АВБбШвнг(А) - Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности, допускается групповая прокладка.

АВБбШвнг(А)-LS - Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением.

В некоторых случаях АВБбШв можно заменить моделями:

  • АпвБбШв, в котором вместо оболочки из ПВХ применяется полиэтиленовая;
  • АВБбШвз заполнен резиновой невулканизированной смесью;
  • АВВБГ не имеет защитной оболочки.

Подбирать аналог следует в соответствии с условиями эксплуатации кабеля. Возможно, не во всех ситуациях применение аналога будет целесообразным.


Где применяется

Кабель предназначен:

  • для передачи и распростронения электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66/1 кВ номинальной частотой 50 Гц;
  • для одиночной прокладки в кабельных сооружениях и производственных помещениях;
  • для прокладки без ограничения разности уровней по трассе прокладки и на вертикальных участках;
  • для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
  • для применения в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для эксплуатации в районах с умеренным, холодным и тропическим климатом;
  • для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • для наклонных и горизонтальных трасс.

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом обязательно примененять средства огнезащиты.

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.


Благодаря особенностям конструкции кабеля АВБбШв он надёжно защищён от внешних механических воздействий. Его допускается прокладывать в почву даже открытым способом, при условии, что на кабель не будет действовать растягивающее усилие. Спиралевидная стальная броня, расположенная внутри пластикового шланга, защищает токопроводящие жилы кабеля от случайного повреждения во время земляных работ.

Слабое место модели АВБбШв заключается в сильных изгибах и деформациях. Это относится ко всем кабелям, выполненным из алюминия, который является довольно ломким металлом.

В пожароопасных помещениях допускается использовать кабель АВБбШв при одиночной прокладке. Но для таких целей специально разработана модель с дополнительным буквенным индексом LS. Он означает применение защитного шланга из ПВХ пониженной горючести.

В соответствии с ТУ 16-705.499-2010, все жилы кабеля имеют равное сечение. Тем не менее в четырёх жильном кабеле с сечением одного проводника от 25 мм2, жила для нуля или фазы может быть тоньше остальных.

Также, данный кабель, помимо своей надёжности, востребован в гражданских и промышленных целях благодаря доступной стоимости. Например, цена подобного медного высоковольтного кабеля будет выше ориентировочно в 4 раза.
