Кабель РК 75-3-23

Область применения:

Кабели радиочастотные коаксиальные теплостойкие предназначены для монтажа устройств, вводов, соединения антенных систем с радиоаппаратурой.

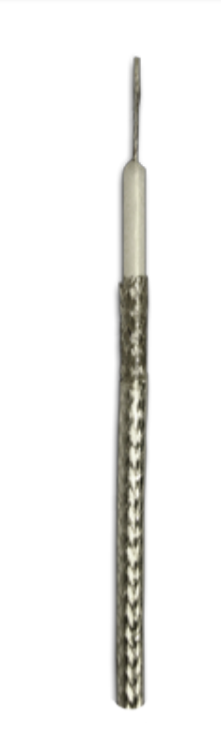

Элементы конструкции РК 75-3-23

1. Внутренний проводник - семь медных посеребренных проволок, номинальным диаметром 0,19мм, номинальный диаметр проводника 0,57мм
2. Изоляция - сплошная, обмотка из пленки фторопласта-4; диаметр по изоляции 2,95мм
3. Внешний проводник - оплетка из медных посеребренных проволок, номинальным диаметром 0,12мм плотность оплетки 88-92%, угол оплетки 45-60 градусов

Технические характеристики РК 75-3-23

• Температура эксплуатации кабеля – от -60°С до +155°С
• Волновое сопротивление - 75(+1-7) Ом
• Коэффициент затухания при частоте не более 3 ГГц, дБ/м - 1,2
• Сопротивление связи, МО/м – 320
• Электрическая емкость, пФ/м – 63
• Указания по эксплуатации:
  • при монтаже при t=5°С и выше – 30мм
  • при монтаже при t˂5°С – 60мм
• Срок службы кабеля – 15 лет
